無錫阿塞尼科技有限公司中央供漆系統包括：主循環泵、油漆穩壓器、油漆過濾器、油漆背壓閥、穩壓調壓器、閥門、軟管及接頭
設備配置原則
1）泵增壓比
采用泵增壓的原因是：
高壓無氣靜電噴涂，由于油漆粘度大，且集中供漆、輸漆管路長（壓力損失大），為得到較好的噴漆效果，油漆輸送需加壓到20MPa左右，但工廠傳來的壓縮空氣一般0.6—0.7MPa，即需用高壓無氣噴涂機增壓30倍左右。
2）輸漆管路數量
輸漆管路數量決定因素：
（1）管路配置方式
前面提到集中供漆管路長，不同于單元供漆，因而為避免換一種漆清洗一次管路而帶來的清洗費時、費溶劑現象。
（2）油漆種類數量
3）泵數量確定
泵數量取決于：
（1）同時噴涂的油漆量（m3/h）
（2）一泵帶幾把槍
（3）多少種油漆

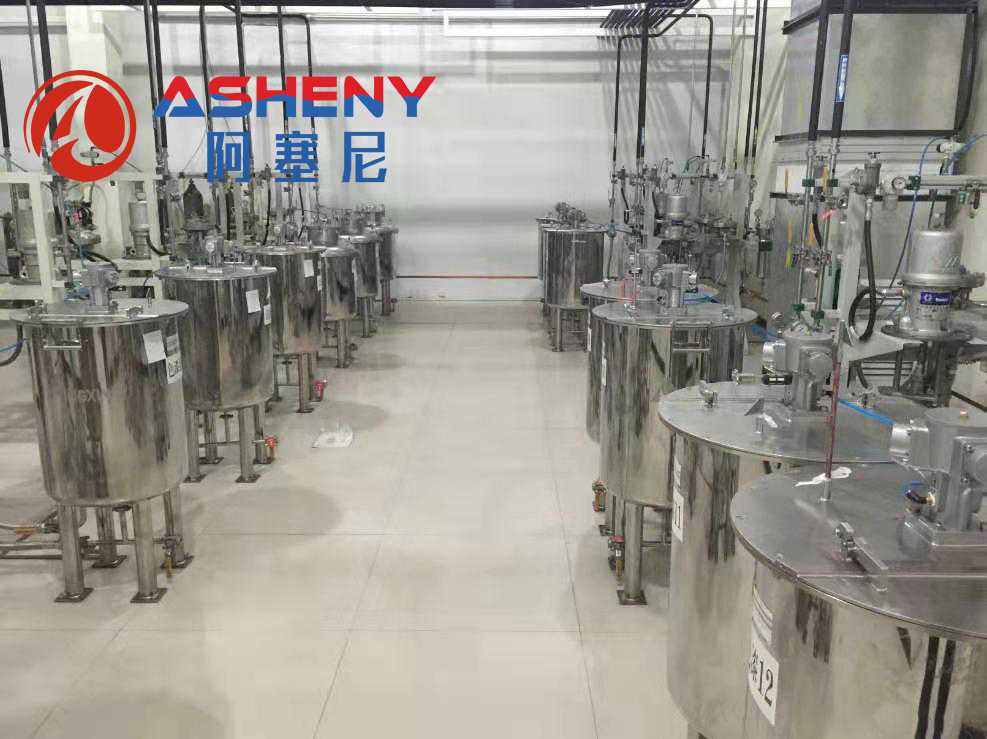

集中輸調漆系統對油漆進行調配攪拌、過濾、穩壓和參量調控。增壓后，經管路送至各噴涂工位的油漆供給系統。它具有工位參量一致、色差小、操作方便、涂料利用率高、效率高、安全和管理方便等優點，特別適用于多漆種、多工位和大產量連續生產，被廣泛應用于汽車等生產領域，為現代化、規模生產所一致采用。一套輸調漆系統一般由以下4部分組成。
3.1、泵模組及涂料控制元件
泵模組及涂料控制元件是集中供漆系統的心臟。它主要包括：
（1）流體處理元件 攪拌器、過濾器、穩壓器、調壓器和背壓器等；
（2）油漆輸送泵；

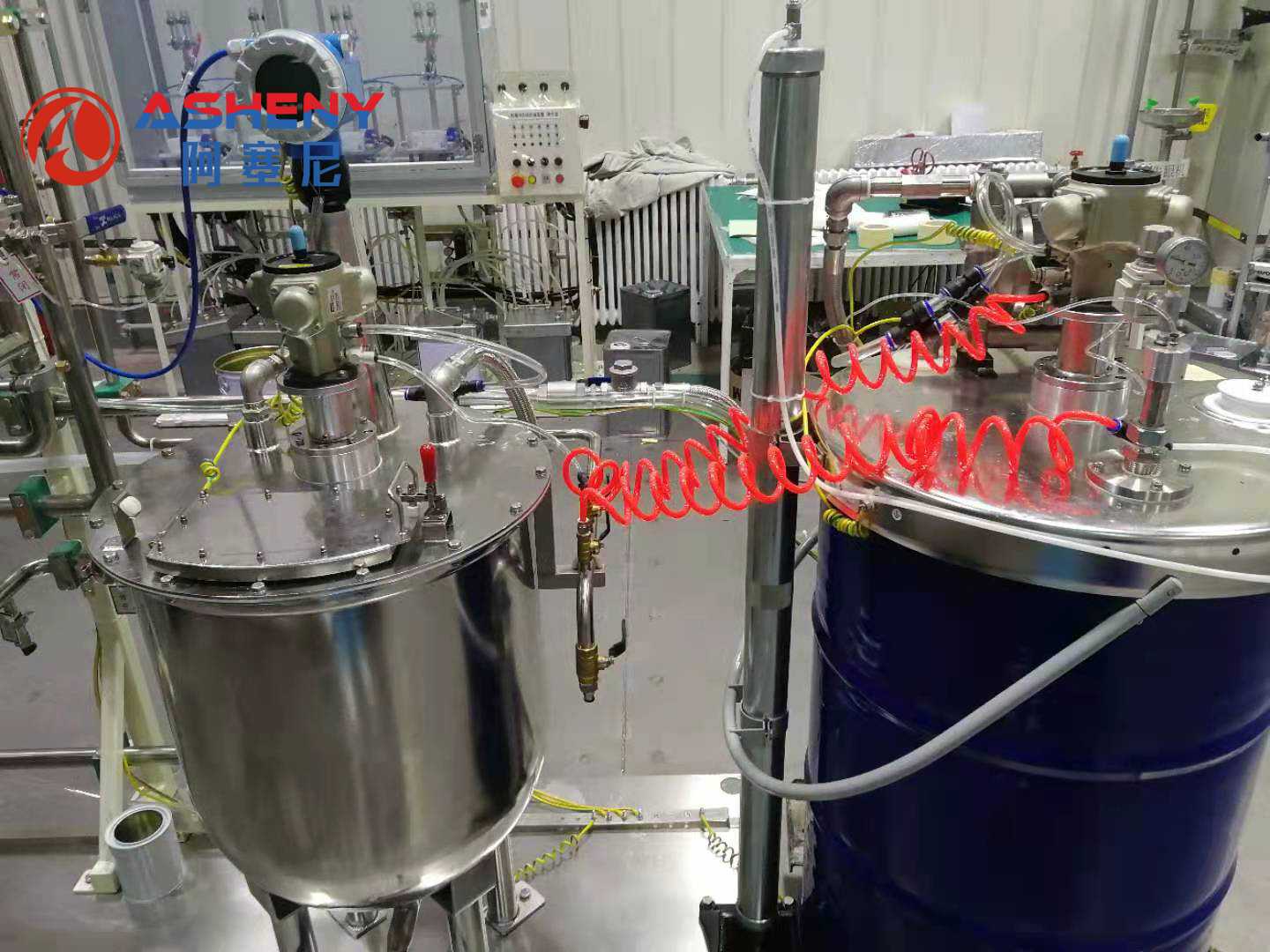

（3）供漆組件 涂料桶（循環桶、調漆桶），液位控制器、自動補漆系統和加料泵等；
（4）動力組件 液壓單元、空氣過濾器、調壓器、油霧器和空打保護器等。
3.2、油漆輸送管網系統
油漆管網系統根據不同涂料性能的要求及槍站的距離，材質和規格都有所不同，下面將詳細介紹管網系統的設計。
3.3、槍站
槍站由多路涂料、溶劑及空氣接口組成，含有各種快換接頭、閥門、調壓器和軟管等。噴槍接至槍站相應出口，即可獲得涂料、空氣等供應，進行噴涂作業。
3.4、控制系統
可通過觸摸屏或工控機的人機界面，對油漆的溫度、流量和壓力等參數進行調控、監測，有設定、控制、顯示、報警和記錄等功能，并可將數據經網絡上傳至中控室。對于控制系統的功能，根據客戶的實際需求選定。
4、集中輸調漆系統的設計
上述介紹了集中輸調漆系統的安裝條件、循環方式以及系統構成。目前主流的兩線式油漆循環系統應用較為廣泛，下面對一套完整的溶劑型兩線式輸調漆系統設計做詳細介紹。
4.1.設計輸入
在設計系統之前，必須清楚客戶的工藝輸入數據，根據客戶提供的輸入依據，這樣才能完成集中輸調漆系統的設計。輸入數據主要包括：
（1）公用動力 水（冷水、熱水或蒸汽）、電和壓縮空氣；
（2）涂料參數 涂料的密度、粘度、固體份和涂料類型（溶劑型或水性漆）；
（3）最大噴涂流量及壓力 手工段、自動段和補漆段；
（4）槍站數量及各槍站之間的距離；
（5）車間公用動力、暖通的走向；
（6）調漆間及噴漆室的平面布置圖。
4.2、油漆輸送泵的選型
根據設計輸入的相關內容，確定油漆輸送泵的選型。
（1）流量因素對選型的影響 Q=Q1+Q2，其中Q為主泵的工作流量；Q1為循環流量，即涂料在主管中保持60 FT/min的流速時的流量；Q2為所有槍站噴涂流量。
（2）壓力因素對選型的影響 p＞pG+Δp+p其他，p為主泵的出口壓力，pG為噴槍的工作壓力，Δp為壓力損失，p其他為管路中存在其他方面的壓力損失，因此選型時要考慮這方面的因素。根據計算出的流量和主泵輸出壓力，可以選擇適合的主泵。
4.3、輸送管網的設計
整個涂料輸送管網是油漆輸送的大動脈，優良的管路選擇和設計是保證油漆噴涂高品質的保證，管路的制造工藝、材質、鏈接方式和變徑等直接影響油漆循環機噴涂的質量。
（1）管路制造工藝與材質的選擇 根據油漆類型的不同，一般情況下，水性漆選擇sst316材質，溶劑型油漆選擇sst304材質。一定要選擇一線大廠并通過質量管理體系認證的公司生產的產品，這樣充分保證管路的質量。通常選用冷拔無縫不銹鋼管，并經過鈍化處理，工作耐壓壓力至少300pis（1psi=6.895KPa）。
（2）管路的鏈接方式 循環主管路一般采用卡套或自動氬弧焊鏈接，或采用卡套加自動氬弧焊方式，即6 m一段卡套鏈接，6 m一段自動氬弧焊鏈接，具體根據客戶要求選擇。
（3）管路的變徑設計 根據表1的設計輸入，我們對兩線式集中輸調漆系統輸送管網進行設計。確定輸調漆管路的尺寸，包括供、回主管和供、回支管，手工段及自動段的供、回軟管。
從中分析得出，除供管管徑及回管管徑進行變化外，其他輸入均無需變動，即在設計開始前必須確定。利用世界最大的流體設備公司——美國GRACO公司開發的管路設計軟件進行管路管徑輸入，即可得到流速、槍站壓力、壓損等相關數據。
從中可以看出，各槍站的流速及壓力均滿足設計要求。在實際的設計當中，如部分槍站壓力或流速不滿足要求，我們通過對管路管徑的修改進行調整，直到調整到滿足相應的流速和壓力。系統總流量和模組出口壓力同時也計算出來，即確定了油漆輸送泵的選型。
以上就是小編關于“輸調漆系統氣動攪拌機應用于汽車涂裝生產線自動供漆系統”的詳細介紹，如果您還有其他問題，請持續關注我們！
